變壓器保護需要做什么事情

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2017-05-23 08:31:19

導讀：變壓器一般裝設以下保護：

變壓器運行是否正常直接影響用戶生產和生活用電，并關系到設備的安全，造成巨大的經濟損失。為了解決變壓器問題，北京創聯匯通變壓器廠家相關學者進行了深入研究，本文詳細論述了在日常使用中配電變壓器保護類型方法及注意事項。

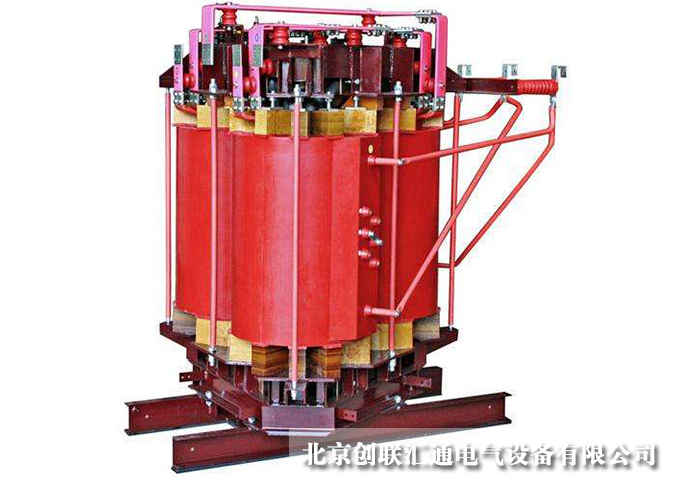

變壓器是配電系統中根據電磁感應定律交換電壓和電流而傳輸交流電能的一種靜止電器。通常安裝在電線桿、臺架或配電所中，一般將6~10千伏電壓降至100伏左右輸入用戶。

所以在變壓器保護配置技術方面需要裝設避雷器保護，防止雷擊過電壓。保護變壓器的閥型避雷器，管型避雷器或保護間隙，要求盡量靠近變壓器安裝，距離越近保護效果越好，一般都要求裝在變壓器高壓側熔斷器內側。其接地線，應和配電變壓器的金屬外殼和低壓側中性點連在一起共同接地。因為一旦發生雷擊損壞事故，就會造成停電，直接影響這工農業生產和人民生活。

除了安裝避雷針，變壓器保護還可分為：

本體保護：它是一種非電量保護，包括本體輕、重瓦斯保護，有載調壓輕、重瓦斯保護以及壓力釋放。原理是變壓器發生故障時，往往會對變壓器的絕緣油造成影響，從而導致氣體的產生，這時變壓器的瓦斯繼電器動作，本體保護就是根據不同瓦斯繼電器的動作來跳閘或告警。

差動保護：反映變壓器內部故障（包括三側或兩側CT之間的電纜）。以三圈變為例，采集變壓器三側的電流。正常情況，根據KCL定理，流入變壓器電流等于流出變壓器電流，即差流為零；如果變壓器內部故障，肯定有一側的電流比較大，從而導致差流不為0，保護動作。如果是外部故障，流入變壓器電流仍然等于流出變壓器電流，保護不會動作。常見的差動有差流速斷、比率差動等。兩圈變同理。

距離保護：目前用的非常少，但有用的。簡單的講就是采集電壓和電流，計算阻抗，再根據計算的阻抗來判斷是否動作。不建議采用。

過流保護：用于變壓器后備保護。反映的是變壓器故障和母線故障、饋線故障。一般不僅作為變壓器后備，還可以作為母線后備、饋線保護后備等。過流保護包括：相電流、負序、零序；還有定時限、反時限等。

間隙過流和間隙過壓保護：采集變壓器放電間隙的電量，對付接地故障

限制性接地保護：外用的很多。采用零序電流來判斷，好像也有叫零序差動保護的。

過負荷：包括告警、啟動風冷、閉鎖有載調壓等

熱過負荷：根據變壓器提供的熱積累特性，根據負荷電流計算變壓器的熱積累，分為告警和跳閘兩個階段。好像電氣化鐵道上比較多。
