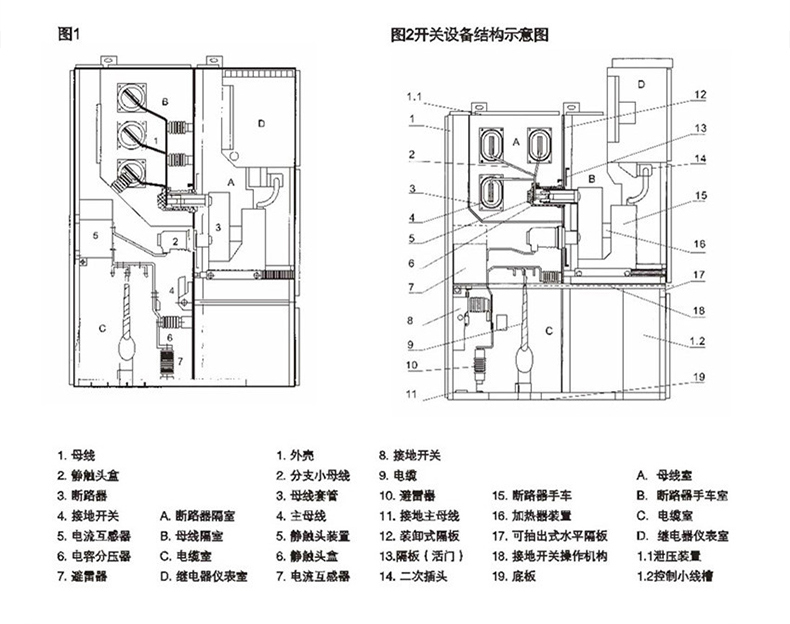

柜體分為手車室、母線室、電纜室、繼電器及儀表室。手車室后部裝有接地的金屬活門，手車抽出后，活門自動關閉;二次觸頭，隨手車進出實現通、斷;母線室與其它室隔開;電纜室位于后下部，便于敷設進出線電纜，底部裝有接地母線;繼電器及儀表室位于柜的前上部。

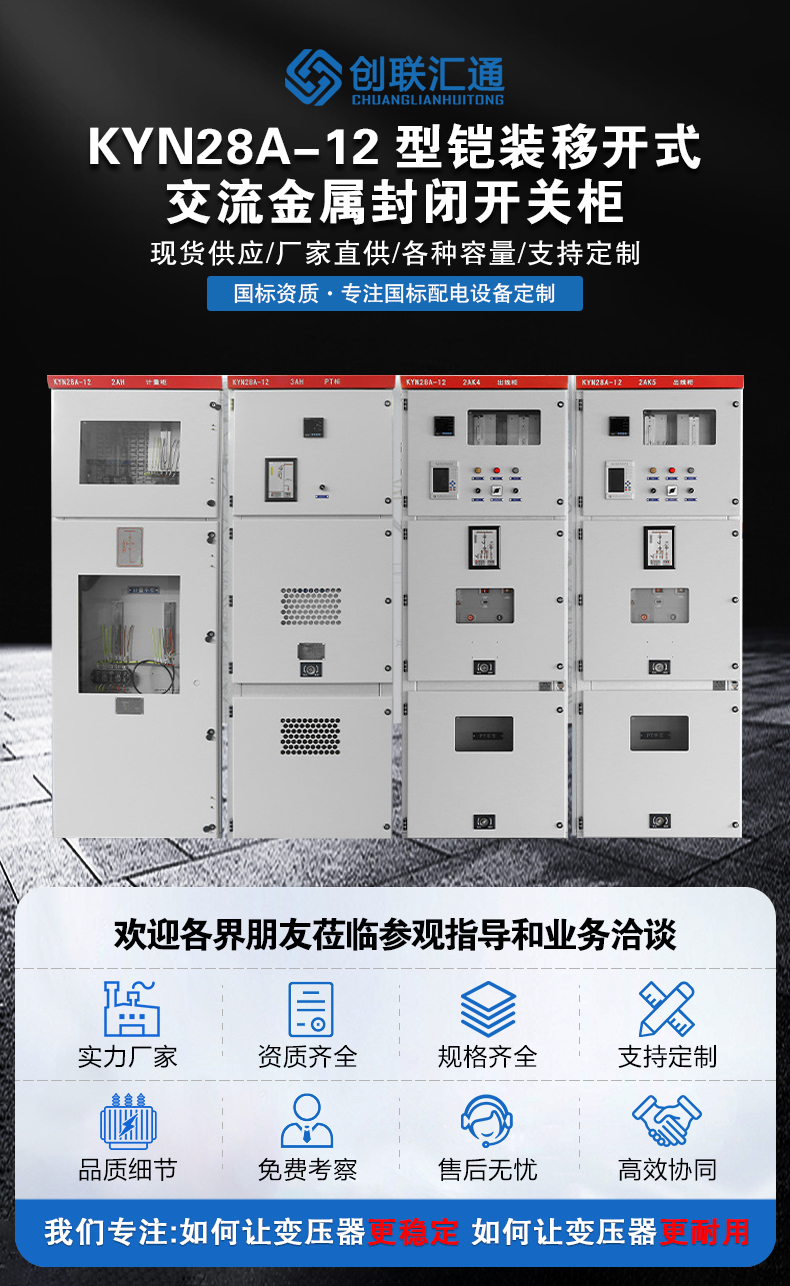

　　KYN28A-24戶內鎧裝移開式金屬封閉開關設備

　　可抽出水平隔板及裝卸母線室隔板，使得主母線的聯接以及電纜、接地開關、避雷器、電流互感器等組件的安裝和檢修都可在開關柜正面進行，十分方便。

　　開關柜面板開有觀察窗，可以看到斷路器手車上的分/合按鈕及斷路器機械位置指示器以及彈簧的儲能/釋放狀態指示器并可手動分/合斷路器和儲能。??

　　手車與柜體絕緣結構配合，機械聯鎖安全可靠、靈活。手車在柜體內有斷開、試驗、工作位置、每一位置有定位裝置，以保證聯鎖可靠。

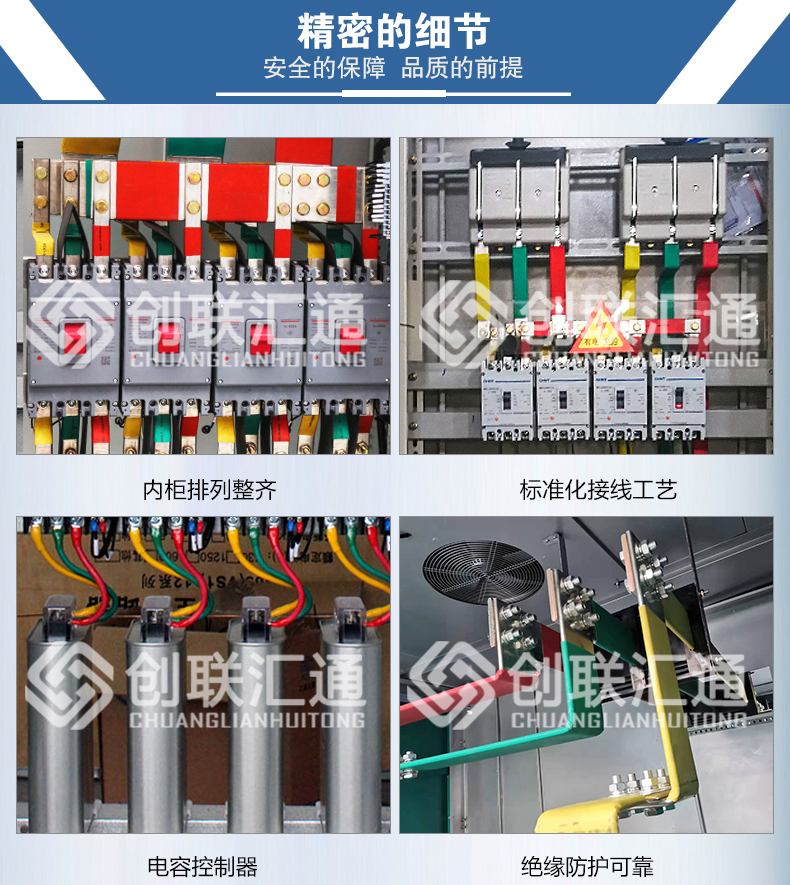

　　柜內帶電母線采用熱縮套管套裝，母線為銅質材料，搭接處鍍錫。

產品圖片

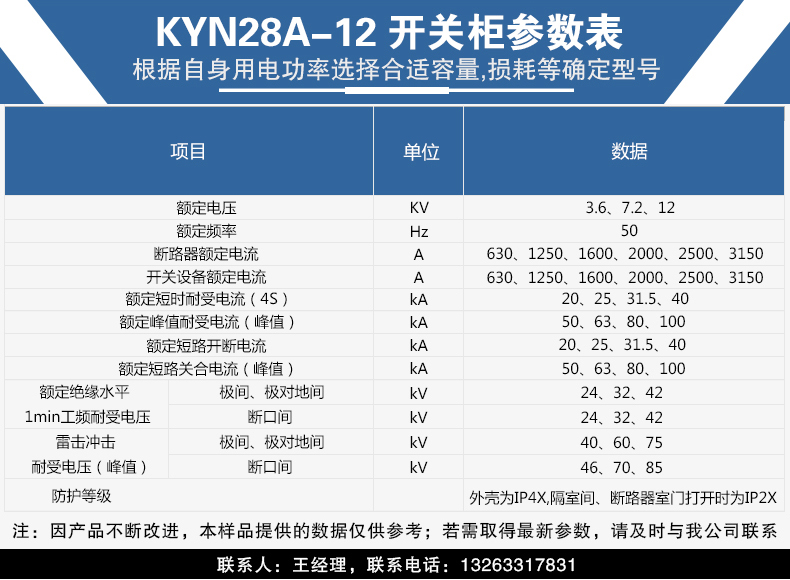

產品參數

企業保障
