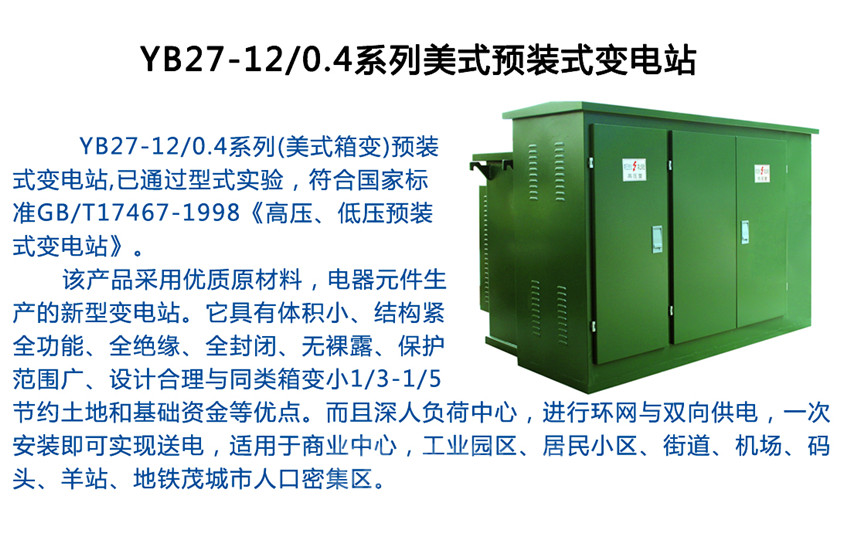

YB27-12/0.4預裝式變電站是產化美式箱變。該產品作為電纜化配電網中重要的供電單元，集高壓控制、保護、變電、以及配電設備于一體的成套預裝產品，廣泛應用于城鄉配電網之中。
   該產品將高壓負荷開關、高壓熔斷器置于變壓器油中，具有與變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構，配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及電源型供電方式。為了使此種產品更適合于我電網的實際要求，公司又推了插拔型干式熔斷器，熔絲的熔斷不影響變壓器油的性能。根據低壓饋出要求的復雜程度，YBM-12/0.4型產品分為標準型、加強型和綜合型三種外殼形式，使用戶和設計單位在選型時，做到更靈活、更經濟。

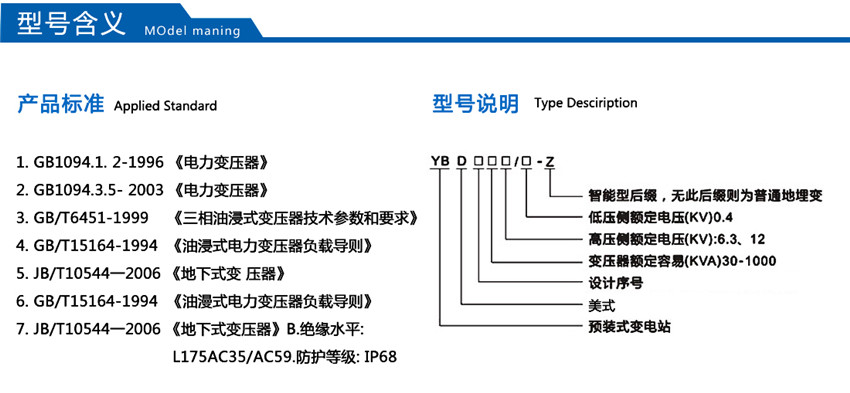

型號說明

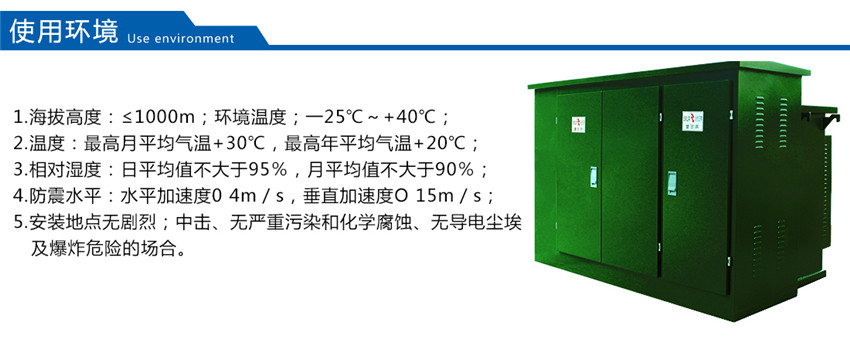

使用環境
   ◎ 環境溫度：氣溫+40℃，***低氣溫-30℃；
   ◎ 海拔：≤1000m；
   ◎ 風速：相當34m/s(不大于700pa)；
   ◎ 濕度：日相對濕度平均值不大于95%，月相對濕度平均值不大于95%；
   ◎ 防震：水平加速不大于0.4m/s2；垂直加速度不大于0.15m/s2；
   ◎ 安裝地點傾斜度：不大于3°；
   ◎ 安裝環境：周圍空氣不受腐蝕性、可燃性氣體等明顯污染，安裝地點無劇烈震動；
   ◎ 訂購本產品超出上述條件的規定時，可與本公司協商。

產品優點
   ◎ 結構緊湊，體積小，僅為同容量產歐式箱變的1/3~1/5左右，大大減少占地面積。
   ◎ 全密封，全絕緣結構，無需絕緣距離，可靠保護人身安全。
   ◎ 高壓接線即可用于環網，又可用于終端，供電方式靈活，可靠性高。
   ◎ 變壓器性能卓越；低損耗、低噪音、低溫升；過載能力強，抗短路，耐沖擊能力強。
   ◎ 滿足各種低壓饋出要求，可按方案選擇，亦可自行設計。
   ◎ 電纜頭有200A肘型插頭及600A“T”型固定式電纜接頭兩種，均可配置全絕緣氧化鋅避雷針器，200A型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。

產品結構特點

   高壓開關熱穩定容量                                20KA/26
   低壓主回路開關額定短路分斷能力                    35KA
   低壓配出回路開關額定短路分斷能力                  35KA
   高壓負荷開關轉移電流                              ＞1500A
   絕緣水平：

   噪音水平                                          ＜50dB
   箱殼防護等級                                      不低于IP3X

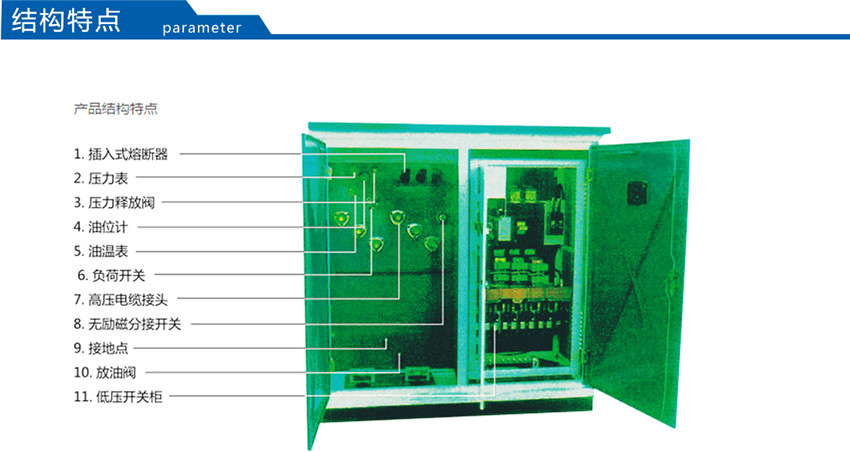

結構特點
   箱殼骨架結構采用槽鋼及角鋼制造，有較高的機械強度，外殼采用鋁合金板等材料制造，表面光滑平整，產品美觀大方，且具較好的防腐性能。箱體的基座高出地基300~600mm。
   柜殼所有的門均向外開，開啟角度大于90°，且設定位裝置。并裝有把手、暗閂和能防雨、防堵、防銹的暗鎖。箱體均為全密封防盜結構；為保證在一般周圍空氣溫度下運行時，所有的電器設備的溫度不超過其允許溫度，箱體設有足夠的自然通風口和隔熱措施。
   預裝式變電站的箱體設有專用接地導體，該接地導體上設有與接地網相連的固定連接端子，其數量為兩個以上，有明顯的接地標志。接地端子為直徑不小于12mm和銅質螺栓。接地導體采用銅帶，其電流密度不大于 200A/mm2載面不小于 30mm2，并保證流過短路電流時不發生過熱或影響周圍物體的安全。專用接地導體所承受的動、熱穩定電流應與高壓配電裝置的接地方式相配合。

變壓器性能參數
   10KV預裝式變壓站用S9、S10、S11系列油浸式變壓器性能水平

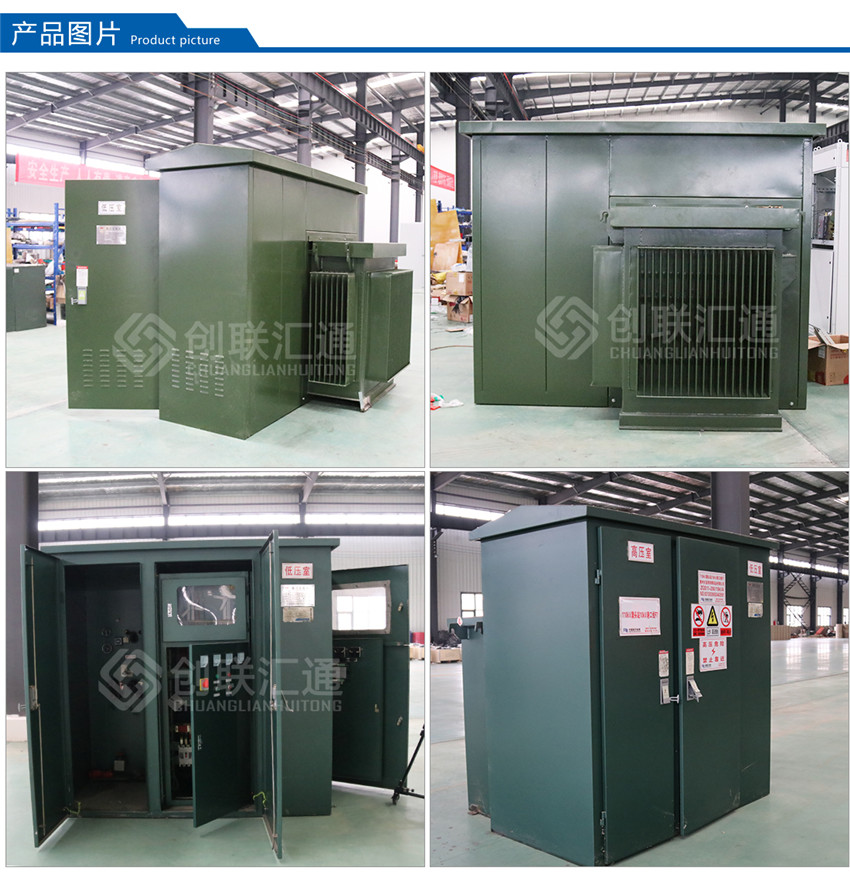

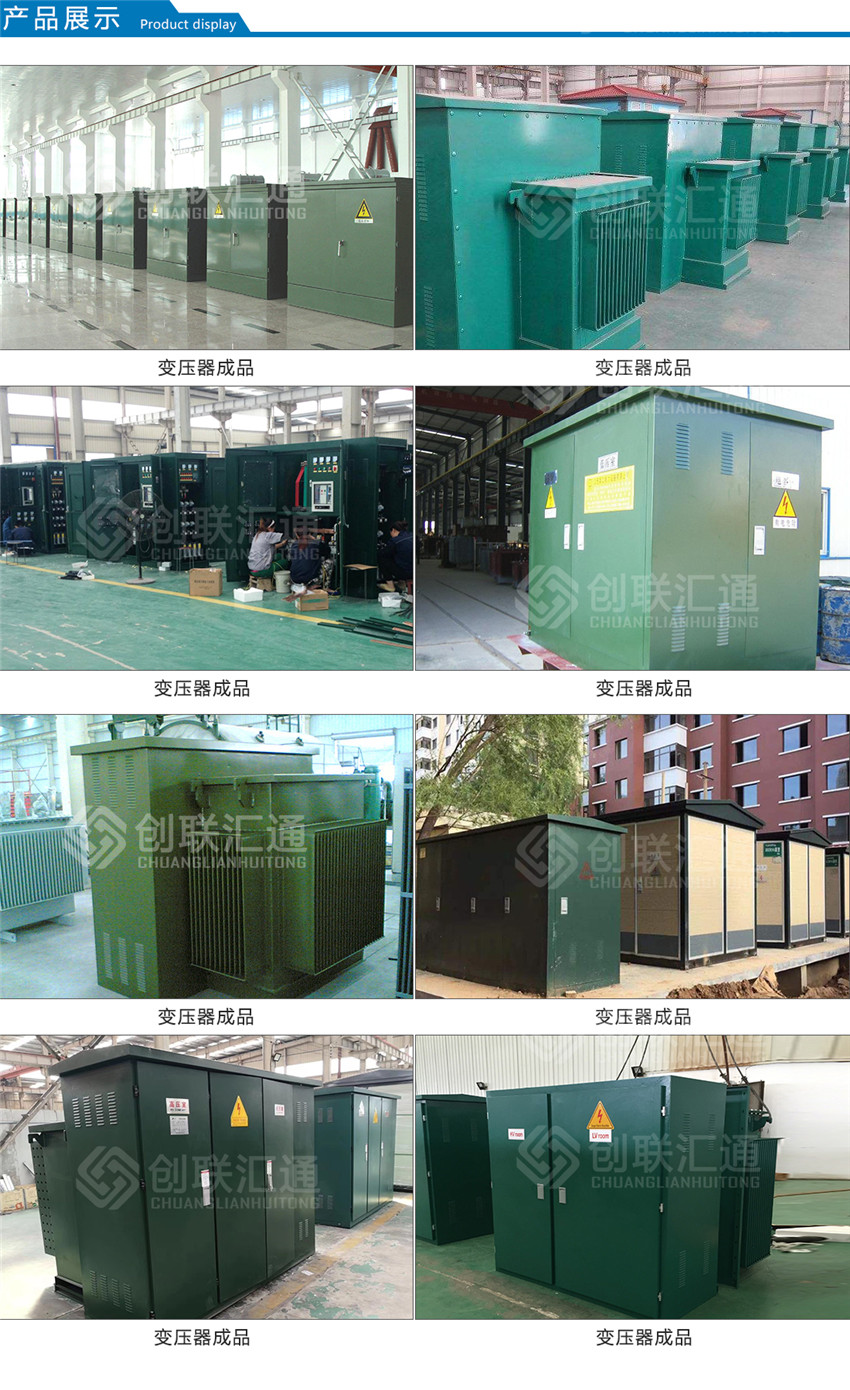

產品圖片

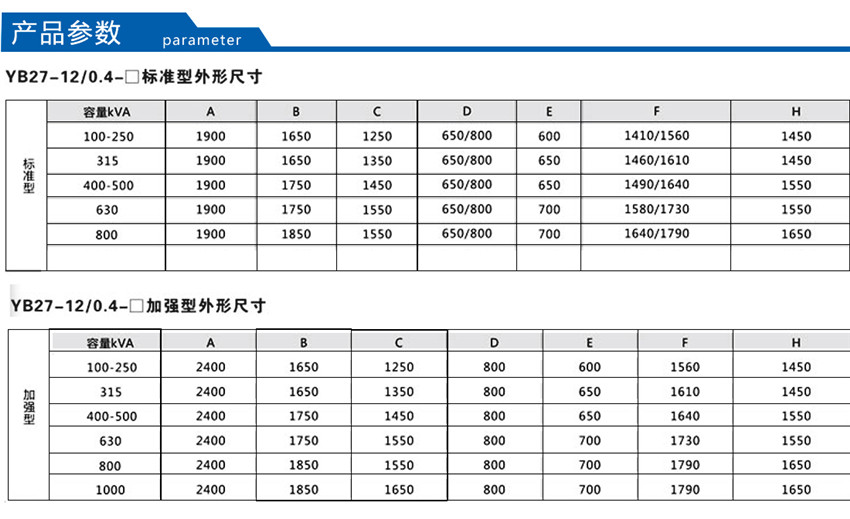

產品參數

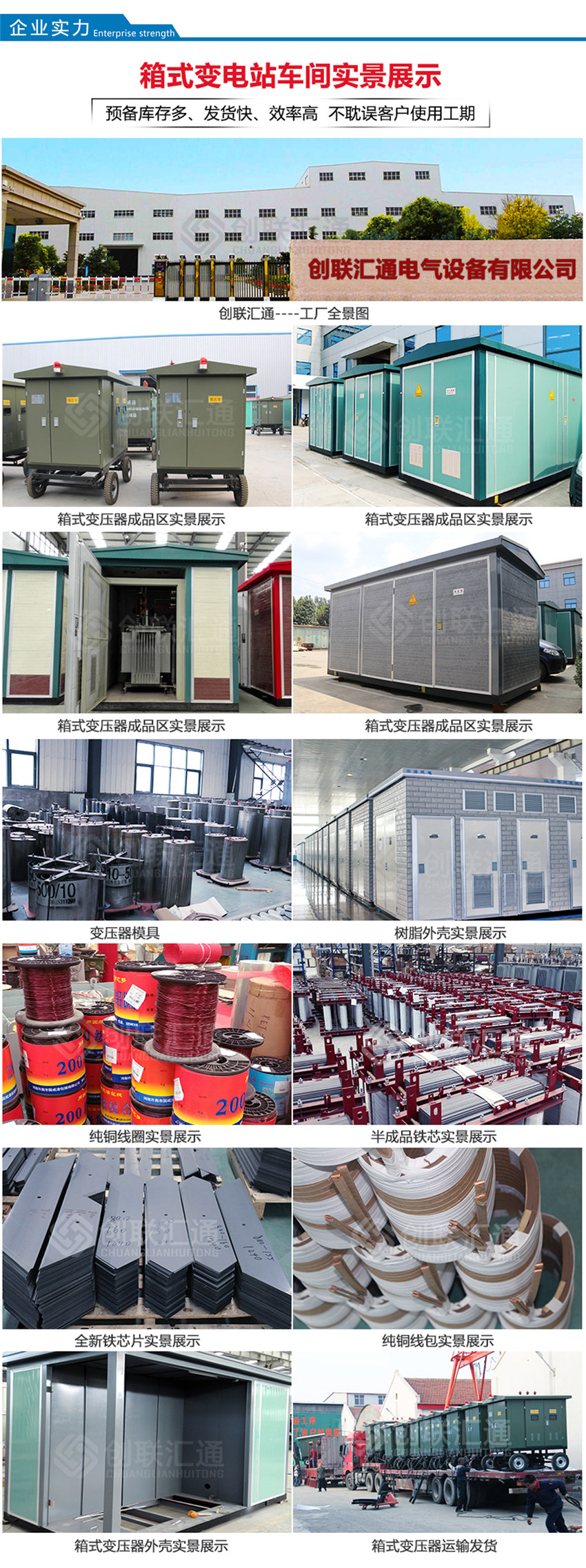

企業保障
